單向閥的常見故障與排除
(1)單向閥在液壓系統中的主要作用
①保護液壓泵液壓泵輸出油的壓力管道中，一般都裝有單向閥，用來防止由于液壓系統壓力的突然升高而損壞液壓泵。
②作背壓閥使用對于主閥中位機能為M、H、K型的電液動換向閥，當采用內部壓力油控制形式時，將單向閥換用了稍硬彈簧作為回油背壓閥使用，可保證電液動換向閥的控制油壓力，而使換向正常。
③組成復合閥單向閥除經常單獨使用外，也可以與其他元件并聯使用。如與節流閥、減壓閥等并聯組合使用，成為單向節流閥、單向減壓閥等，可構成執行元件正向慢速，反向快速；或者正向減壓，反向自由流通的控制回路等。
(2)單向閥在使用過程中的常見故障
①閥與閥座（錐閥芯和鋼球）產生泄漏，而且當反向壓力比較低時更容易發生。
產生上述現象的主要原因是：
a、閥座孔與閥芯孔同軸度較差，閥芯導向后接觸面不均勻，有部分“擱空”。
b、閥座壓入閥體孔中時產生偏歪或拉毛損傷等。
c、閥座碎裂。
d、彈簧變弱。
排除方法與處理措施為：對上述a、b項重新進行鉸、研加工，或者將閥座拆出重新壓裝再研配；對c、d項則予以更換。
②單向閥起閉不靈活，有卡阻現象。在開啟壓力較小和單向閥水平安放時易發生。
主要原因與措施是：
a、閥體孔與芯閥加工尺寸、形狀精度較差，間隙不適當。
b、閥芯變形或閥體孔安裝時因螺釘緊固不均勻而變形。
c、彈簧變形扭曲，對閥芯形成徑向分力，使閥芯運動受阻。
處理措施為：
a、修研拋光有關變形閥件并調整間隙。
b、換用新彈簧。
③工作時發出異常聲音。
主要原因為：
a、油流流量超過允許值。
b、與其他閥發生共振現象發出激蕩聲。
c、在卸壓單向閥中，用于立式大液壓缸等的回油，缺少卸壓裝量。
處理措施相應為：
a、換用流量比較大的規格的閥。
b、換用彈力強弱合適的彈簧。
主要還是改進系統回路本身的設計，必要時加裝蓄能器等。
c、加設卸壓裝置回路。

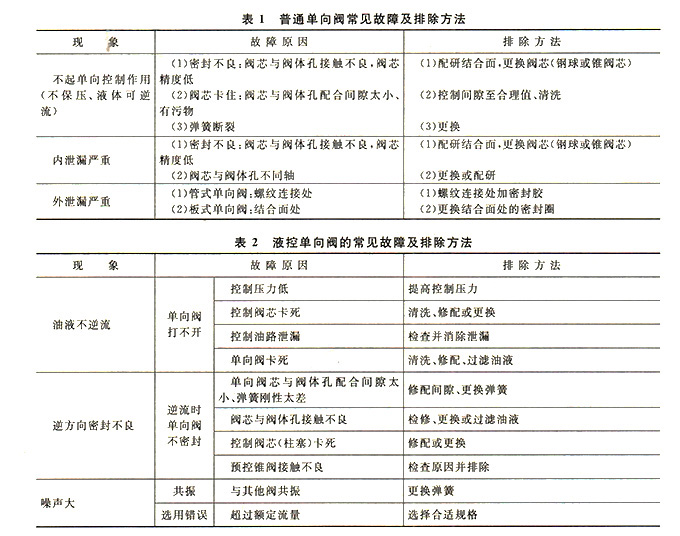

表1、表2分別列出了普通單向閥和液控單向閥的常見故障及排除方法。
